    Сервопривод серии A6N

    ,

    Сервопривод Realtime Express

    ,

    Сервопривод высокоскоростной сети

  • Модель
    A6N
  • Серия
    A6NF/A6NE
  • Режим питания
    Переменный ток
  • Уровень защиты
    IP65
  • Место происхождения
    Япония
  • Номер модели
    Серия A6N
  • Количество мин заказа
    Переговариваться
  • Цена
    Negotiate
  • Упаковывая детали
    специальная упаковка

Сервопривод серии A6N, высокоскоростной сетевой привод Realtime Express, высокоскоростной;

  • A6N series servo drive，High speed network drive Realtime Express，Highly real-time。
  • A6N series servo drive，High speed network drive Realtime Express，Highly real-time。
Получить цену Контакт

Изображения, модели, параметры и другая соответствующая информация, отображаемая на продукте, предназначены только для справки.точные компоненты, офисной автоматизации и автоматизации заводов, или если вам нужны индивидуальные продукты в этой области.Мы ответим вам как можно скорее.Мы всегда придерживаемся цели стремиться к лучшему, чтобы предоставить вам высочайшее качество обслуживания. Мы с нетерпением ждем установления дружественных и стабильных сотруднических отношений с вами.

Описание продукта:

Серия A6N

Корреспонденция RTEX

Многофункциональный A6NF

Стандарт A6NE



Корреспонденция в режиме реального времени (RTEX).

Преследую лучшие результаты в режиме реального времени.

Максимальный цикл связи составляет 0,0625 мс. [с максимумом 16000 передач в секунду!]

Скорость связи 100 Мбит/с полный дуплекс.

Скорость реагирования 3200 Гц.



Функциональность, соответствующая множественным потребностям.

Высокая точность зажима и сравнения позиций.

Беспроводная работа - абсолютная функция.

Функция безопасности I/F с соответствующими международными стандартами.



Простое сетевое соединение.

Сочетание высокой производительности и низкой стоимости.

Установление одновременности через ASIC связи.

Развитие соответствующих станций мастера и раба проще.

Основные характеристики:

Серия A6NE (стандартный тип)

Положение, скорость и тип крутящего момента.

Проект Функция
Входное питание 100 В Основное энергоснабжение однофазный 100В 120В 50Гц/60Гц
Силовое питание с управляющей схемы однофазный 100V ≈ 120V 50Hz/60Hz
200 В Основное энергоснабжение Тип A-D Однофазные/трехфазные 200V~240V 50Hz/60Hz
Тип E-F Трехфазный 200V ~ 240V 50Hz/60Hz
Силовое питание с управляющей схемы Тип A-D Однофазные 200V ~ 240V 50Hz/60Hz
Тип E-F Однофазные 200-240В B50Hz/60Hz
Экологические условия использования Температура
  • Рабочая температура от 0 °C до 55 °C (без замораживания)
  • Температура хранения -20 °C~65 °C (максимальная гарантированная температура: 80 °C в течение 72 часов, но без конденсации)
Влажность

Сохранять его под 20-85% RH во время использования и хранения (без конденсации)
Высота

Высота моря ниже 1000 метров
Вибрация

ниже 5,88 м/с2, от 10 до 60 Гц
Режим управления IGBT PWM синус-волновой привод
ЭНКОДЕР
  • 23 бита (8388608 разрешения) 7-проводной серийный абсолютный кодер.
  • При использовании инкрементальной системы (без использования данных из нескольких поворотов) во время использования нет необходимости подключать батарею абсолютного кодера.
КОННЕКТОР Сигнал управления Ввод

8 (распределение функций через параметры)
Выпуск

3 (распределение функций через параметры)
Аналоговый сигнал Выпуск 2 выхода (аналоговые мониторы 1 и 2)
Импульсный сигнал Выпуск

Выход импульса кодера через длинный драйвер фазового сигнала A/B
Коммуникационная функция RealtimeExpressS ((RTEX) Передача в реальном времени инструкций по действию, настроек параметров, мониторов состояния и т.д.
USB Он может быть подключен к компьютерам для настройки параметров и мониторинга состояния.
Передняя панель 17-сегментный светодиод 2 бита.
2 Светодиод состояния сети (LINK, COM).
3 Используйте вращающийся переключатель для установки адреса узла.
4 Выход аналогового монитора (аналоговые мониторы 1 и 2).
Регенерация
  • Тип A -B: без встроенного регенеративного резистора (только внешний)
  • Тип C-F: встроенный регенеративный резистор (может быть внешним)
Динамическое торможение Тип А-Ф: встроенный.
Модель управления Контроль полузакрытой цепи.
Управление положением: Управление положением профиля (PP), Управление положением Cyclilc (CP).
Контроль скорости: циклический контроль скорости (CV).
Контроль крутящего момента: циклический контроль крутящего момента (CT).
Вышеуказанные PP/CP/CV/CT можно переключать с помощью команд связи RTEX.



Серия A6NF (многофункциональная)

Положение, скорость, крутящий момент, тип полностью закрытой петли.

Проект Функция
Входное питание 100 В Основное энергоснабжение однофазный 100В 120В 50Гц/60Гц
Силовое питание с управляющей схемы однофазный 100V ≈ 120V 50Hz/60Hz
200 В Основное энергоснабжение Тип A-D Однофазные/трехфазные 200V~240V 50Hz/60Hz
Тип E-H Трехфазный 200V ~ 240V 50Hz/60Hz
Силовое питание с управляющей схемы Тип A-D Однофазные 200V ~ 240V 50Hz/60Hz
Тип E-H Однофазные 200-240В B50Hz/60Hz
Экологические условия использования Температура
  • Рабочая температура от 0 °C до 55 °C (без замораживания)
  • Температура хранения -20 °C~65 °C (максимальная гарантированная температура: 80 °C в течение 72 часов, но без конденсации)
Влажность

Сохранять его под 20-85% RH во время использования и хранения (без конденсации)
Высота

Высота моря ниже 1000 метров
Вибрация

ниже 5,88 м/с2, от 10 до 60 Гц
Режим управления IGBT PWM синус-волновой привод
ЭНКОДЕР
  • 23 бита (8388608 разрешения) 7-проводной серийный абсолютный кодер.
  • При использовании инкрементальной системы (без использования данных из нескольких поворотов) во время использования нет необходимости подключать батарею абсолютного кодера.
Обратная связь внешнего датчика смещения Фаза A/B · сигнал происхождения дифференциального входа, серийная связь, датчик смещения серийной связи соответствующий производитель:
Митутоё, Хайданхайн, Рениша, Магнескалл, Нклек-Санкё, Фагор Автоматизация
КОННЕКТОР Сигнал управления Ввод

8 (распределение функций через параметры)
Выпуск

3 (распределение функций через параметры)
Аналоговый сигнал Выпуск 2 выхода (аналоговые мониторы 1 и 2)
Импульсный сигнал Выпуск

Импульсы кодера или импульсы датчика внешнего смещения выводятся через длинные проводники сигналов фазы A/B.
Коммуникационная функция RealtimeExpressS ((RTEX) Передача в реальном времени инструкций по действию, настроек параметров, мониторов состояния и т.д.
USB Он может быть подключен к компьютерам для настройки параметров и мониторинга состояния.
Функция безопасности Соответствующие функциональные терминалы безопасности.
Передняя панель 17-сегментный светодиод 2 бита.
2 Светодиод состояния сети (LINK, COM).
3 Используйте вращающийся переключатель для установки адреса узла.
4 Выход аналогового монитора (аналоговые мониторы 1 и 2).
Регенерация
  • Тип A -B, тип G, тип H: без встроенного регенеративного резистора (только внешний)
  • Тип C-F: встроенный регенеративный резистор (может быть внешним)
Динамическое торможение Тип A-G: встроенный тип H: только внешний.
Модель управления 1 Контроль полузакрытой цепи.
Управление положением: Управление положением профиля (PP), Управление положением Cyclilc (CP).
Контроль скорости: циклический контроль скорости (CV).
Контроль крутящего момента: циклический контроль крутящего момента (CT).
2 Полное управление в замкнутом цикле
Управление положением: Управление положением профиля (PP), Управление циклическим положением (CP)
Два режима 1 и 2, упомянутые выше, могут переключаться через параметры
Вышеуказанные PP/CP/CV/CT можно переключать с помощью команд связи RTEX

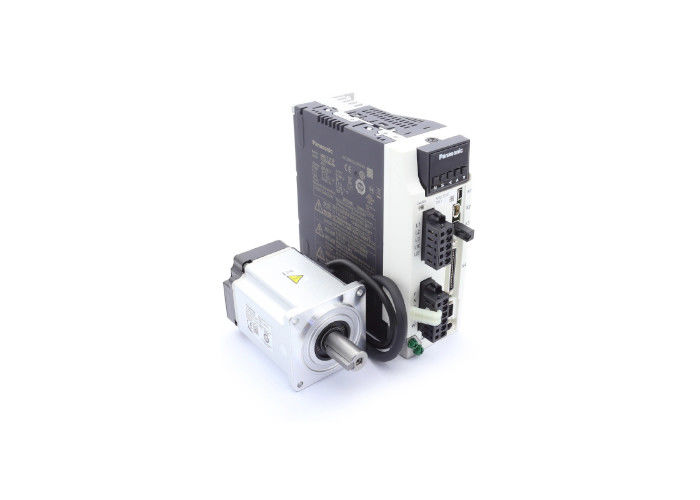

Сервопривод серии A6N, высокоскоростной сетевой привод Realtime Express, высокоскоростной; 0

спецификации:

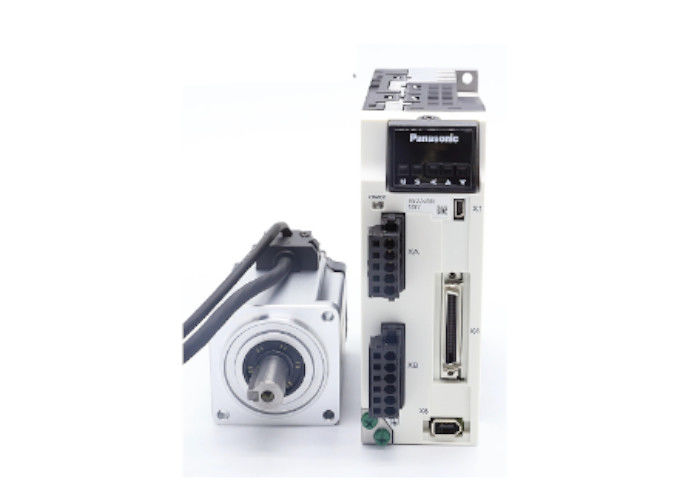

Сервопривод серии A6N, высокоскоростной сетевой привод Realtime Express, высокоскоростной; 1Сервопривод серии A6N, высокоскоростной сетевой привод Realtime Express, высокоскоростной; 2

Символ модели внешнего вида

Символ Наименование модели   Символ Наименование модели
MAD А-тип MDD Тип D
MBD Б-тип MED Тип E
MCD С-тип МФД Тип F



2 серии

Символ Наименование серии
Л Серия A6



3Функции безопасности

Символ Спецификации
N Без функции безопасности
T С защитными элементами



4Максимальный номинальный выходный ток водителя

Символ Номинальный ток   Символ Номинальный ток
0 6А 5 40А
1 8А 8 60А
2 12А А. 100А
3 22А В. 120А
4 24А



5Спецификации напряжения питания

Символ Спецификации
1 однофазный 100В
2 трехфазный 200В
3 Однофазный/трехфазный 200В



6Спецификации I/F 7Функциональная дифференциация

Символ Спецификации Символ Спецификации
S Аналоговый/пульсный Е Универсальный тип (специфический для пульсового поезда)
F Многофункциональный (импульсный, аналоговый, полностью закрытый цикл)
G Тип универсальной связи (специфическая для импульсной линии, RS232/RS485)
N RTEX Е Без функции безопасности
F С защитными элементами
