Мотор серии LMFA с линейным железным ядром имеет мгновенную тягу 20 000 Н и подходит для автоматической промышленности
-
Выделить

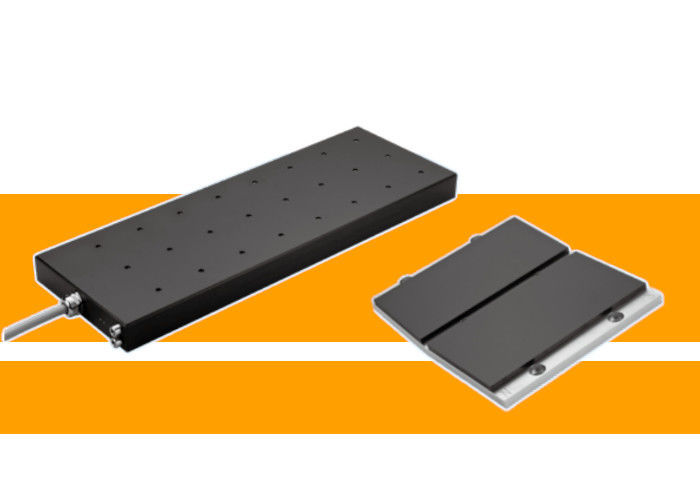

Линейный двигатель серии LMFA 20 000N
-
Максимальная температура катушки120°С
-
Крайнее расстояние30 мм
-
Тепловая постоянная времени150 с
-
Температура охлаждения воды20℃
-
Место происхожденияТайвань
-
Номер моделиСерия LMFA
-
Количество мин заказаПереговариваться
-
ЦенаNegotiate
-
Упаковывая деталиспециальная упаковка
Мотор серии LMFA с линейным железным ядром имеет мгновенную тягу 20 000 Н и подходит для автоматической промышленности
Изображения, модели, параметры и другая соответствующая информация, отображаемая на продукте, предназначены только для справки.точные компоненты, офисной автоматизации и автоматизации заводов, или если вам нужны индивидуальные продукты в этой области.Мы ответим вам как можно скорее.Мы всегда придерживаемся цели стремиться к лучшему, чтобы предоставить вам высочайшее качество обслуживания. Мы с нетерпением ждем установления дружественных и стабильных сотруднических отношений с вами.
Описание продукта:
Постоянный магнит синхронный линейный двигатель LMFA является двигательным продуктом с отличными характеристиками.и получил сертификаты UL и CE.
Технический параметр:
| параметр | LMFA01 | LMFA01L | LMFA02 | LMFA02L | LMFA03 | LMFA03L |
| Непрерывная тяга (N) | 74 | 74 | 149 | 149 | 223 | 223 |
| Постоянный ток (A) | 1.4 | 1.8 | 2.7 | 3.6 | 4.1 | 5.5 |
| Непрерывная тяга (WC) (N) | 149 | 149 | 297 | 297 | 446 | 446 |
| Постоянный ток (WC) (A) | 2.7 | 3.6 | 5.4 | 7.3 | 8.1 | 10.9 |
| Мгновенная тяга (1s) (N) | 282 | 282 | 564 | 564 | 845 | 845 |
| Мгновенный ток (1s) (A) | 8.4 | 11.3 | 16.7 | 22.6 | 25.1 | 33.9 |
| Постоянная тяга (Н/А) | 55.1 | 40.8 | 55.1 | 40.8 | 100.8 | 74.6 |
| Сила всасывания между ротором и статором (N) | 457 | 457 | 914 | 914 | 1372 | 1372 |
| Максимальная температура катушки (°C) | 120 | |||||
| Константа электрического времени (мс) | 7.2 | 7.7 | 7.2 | 7.7 | 7.2 | 7.7 |
| Сопротивление (между проводами, 25 °C) (Ω) | 11.7 | 6.0 | 5.9 | 3.0 | 3.9 | 2.0 |
| Сопротивление (между проводами, 120 °C) (Ω) | 15.4 | 7.9 | 7.7 | 4.0 | 5.1 | 2.6 |
| Индуктивность (между линиями) (mH) | 84.2 | 46.2 | 42.1 | 23.1 | 28.1 | 15.4 |
| Крайнее расстояние (мм) | 30 | |||||
| Радиус изгиба моторной проволоки (мм) | 94 | |||||
| Константа электродвигательной силы обратного движения (линия на линию) (v/(m/s)) | 31.8 | 23.5 | 31.8 | 23.5 | 31.8 | 23.5 |
| Постоянная двигателя (25C) (N/√ W) | 13.1 | 13.6 | 18.6 | 19.2 | 22.8 | 23.5 |
| Тепловое сопротивление (°C/W) | 2.25 | 2.40 | 1.13 | 1.20 | 0.75 | 0.80 |
| Тепловое сопротивление (WC) (°C/W) | 0.56 | 0.60 | 0.28 | 0.30 | 0.19 | 0.20 |
| Постоянная (ые) теплового времени | 150 | |||||
| Минимальная пропускная способность (л/мин) | 3.3 | |||||
| Температура охлаждения воды (°C) | 20 | |||||
| Падение давления (бар) | 0.54 | 0.54 | 0.82 | 0.82 | 1.1 | 1.1 |
| Выключатель термоизоляции | 1×Pt1000+1×(3OTC SNM120 в серии) | |||||
| Максимальная скорость мгновенной тяги (м/с) | 5.39 | 7.40 | 5.39 | 7.40 | 5.39 | 7.40 |
Диаграмма размеров продукта
Применимые сценарии:
Он широко используется в таких областях, как промышленность станков-инструментов, лазерные машины для обработки, машины для резки стекла и платформы активного подавления вибрации.
Функция продукта:
Конструкция охлаждения водой:Благодаря специальным электромагнитным и теплораспределяющим конструкциям он эффективно снижает рабочую температуру двигателя и улучшает стабильность и надежность двигателя.
Сверхвысокая плотность тяги:Максимальная мгновенная тяга может достигать 20 000 Н. Диапазон непрерывной тяги водяного охлаждения составляет от 149 до 7917 Н, а диапазон мгновенной тяги - от 282 до 20 827 Н.предоставление мощной поддержки питания для различных сценариев применения.
Гибкая конфигурация:Трехфазный двигатель состоит из первичной стороны (двигателя), состоящей из железного ядра, и вторичной стороны (статора), состоящей из постоянных магнитов.В зависимости от ситуации можно использовать несколько двигателей., и количество статоров может быть расширено бесконечно, и движущийся ход не ограничен.
Многократные высоты установки:Высоты установки 48,5 мм, 50,5 мм, 64,1 мм и 66,1 мм, адаптируются к различным условиям установки.
