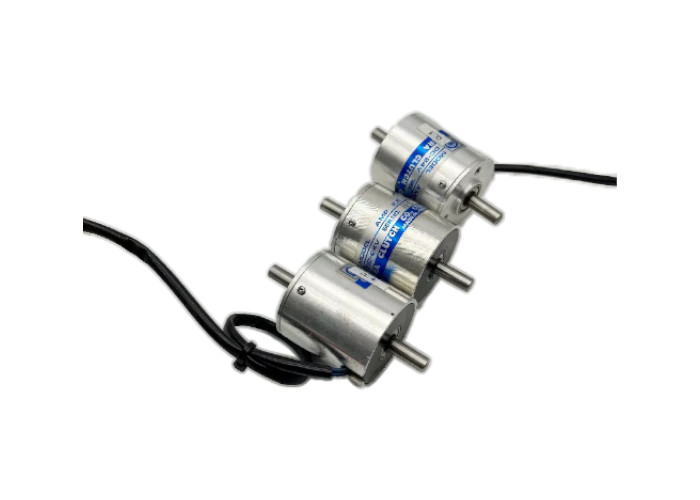

Однофазный принтер с полноволновой ректификацией сцепления AM серии Миниатюрный электромагнитный сцепление тормоз
-
Выделить
Сцепление принтера с полноволновой корректировкой
,Миниатюрный электромагнитный сцепление тормоза AM серии
,Миниатюрный электромагнитный сцепление тормоз
-
Модель силыOTPF/H25
-
Способ исправленияОднофазная полная волна
-
Частота50 Гц
-
Входное напряжение преобразователя100 В / 200 В
-
Выход постоянного тока24 В
-
Рассеивание теплаСильный
-
ПрочностьХорошо.
-
ЧувствительностьВысокий
-
Место происхожденияЯпония
-
Номер моделиAMC/AMP/AMB/AMU-C
-
Количество мин заказаПереговариваться
-
ЦенаNegotiate
-
Упаковывая деталиспециальная упаковка
Однофазный принтер с полноволновой ректификацией сцепления AM серии Миниатюрный электромагнитный сцепление тормоз
Изображения, модели, параметры и другая соответствующая информация, отображаемая на продукте, предназначены только для справки.точные компоненты, офисной автоматизации и автоматизации заводов, или если вам нужны индивидуальные продукты в этой области.Мы ответим вам как можно скорее.Мы всегда придерживаемся цели стремиться к лучшему, чтобы предоставить вам высочайшее качество обслуживания. Мы с нетерпением ждем установления дружественных и стабильных сотруднических отношений с вами.
Описание продукта:
Миниатюрный электромагнитный сцепление/тормоз серии AM разработан специально для компактной и легкой конструкции.Эта серия продуктов хорошо работает во многих сценариях применения из-за их миниатюризации, легкий вес и высокий крутящий момент. направление установки свободное и легко устанавливаемое, а магнитное ярмо поддерживается подшипниками,сделать процесс установки простым и быстрым.
Технический параметр:
микроэлектромагнитный сцепление AMC [тип подшипника]
Второй тип.5, тип 5, тип 10, тип 20, тип 40, тип 80
Крутящий момент: 0,25 - 8 Н·м.
| Модель | AMC | 2.5 | 5 | 10 | 20 | 40 | 80 | |
| Статический момент трения | [N·m] | 0.25 | 0.5 | 1 | 2 | 4 | 8 | |
| Инерция | J × 10- 4[kg·m2] | Сторона ротора | 0.048 | 0.075 | 0.145 | 0.290 | 0.715 | 1.26 |
| Сторона арматуры | 0.040 | 0.060 | 0.128 | 0.260 | 0.618 | 1.22 | ||
| Апертура | dH7 | 6 | 6 | 8 | 10 | 12 | 15 | |
| Ключевой путь | bЕ9×t+0.1 | 2х6.9 | 2х6.9 | 2.5х8.9 | 4 на 11.5 | 4 на 13.5 | 5х17 | |
| Окружное направление | А. | 35 | 40 | 46 | 51 | 61 | 70 | |
| В. | 26.5 | 26.5 | 35 | 44 | 49 | 54 | ||
| В | 22 | 22 | 30 | 38 | 42 | 46 | ||
| DH8 | 15 | 15 | 22 | 26 | 28 | 32 | ||
| Е | M3 | M3 | M3 | М4 | М4 | М4 | ||
| F | 28.5 | 28.5 | 36 | 38 | 41.5 | 41.5 | ||
| G | 6.5 | 6.5 | 7 | 7 | 8.5 | 8.5 | ||
| H | 8 | 8 | 10 | 10 | 12 | 12 | ||
| J | 3.2 | 3.2 | 4.2 | 4.2 | 5.2 | 5.2 | ||
| К | 7.5 | 7.5 | 9.5 | 9.5 | 11.2 | 11.2 | ||
| По направлению оси | Л | 32.6 | 32.6 | 40.9 | 45.1 | 52 | 54 | |
| М | 19 | 19 | 22.3 | 24.5 | 31 | 31 | ||
| N | 2 | 2 | 2.5 | 3 | 3 | 3 | ||
| П | 10 | 10 | 14 | 16 | 16 | 18 | ||
| Q. | 1.6 | 1.6 | 2.1 | 1.6 | 2 | 2 | ||
| R | 22.4 | 22.4 | 28.1 | 30.6 | 35 | 36 | ||
| S | 0.2 | 0.2 | 0.25 | 0.25 | 0.3 | 0.3 | ||
| T | 7.3 | 7.3 | 9.8 | 9.45 | 12.2 | 12.1 | ||
| У | 1.6 | 1.6 | 1.6 | 1.6 | 2 | 2 | ||
| Подходит для подшипников арматурных узлов | 696ZZ | 696ZZ | 608ZZ | 6000ZZ | 6001ZZ | 6002ZZ | ||
| Масса [g] | 140 | 185 | 300 | 410 | 725 | 1050 | ||
микроэлектромагнитный тормоз AMB
Тип 25, тип 5, тип 10, тип 20, тип 40, тип 80.
Крутящий момент: 0,25 - 8 Н·м.
| Модель | AMB | 2.5 | 5 | 10 | 20 | 40 | 80 | |
| Статический момент трения | [N·m] | 0.25 | 0.5 | 1 | 2 | 4 | 8 | |
| Инерция | J × 10- 4[kg·m2] | 0.035 | 0.055 | 0.103 | 0.193 | 0.495 | 1.05 | |
| Апертура | dH8 | 6 | 6 | 8 | 10 | 12 | 15 | |
| Ключевой путь | bЕ9×t+0.1 | 2х6.9 | 2х6.9 | 2.5х8.9 | 4 на 11.5 | 4 на 13.5 | 5х17 | |
| Окружное направление | А. | 35 | 40 | 46 | 51 | 61 | 70 | |
| В. | 22 | 22 | 26 | 31 | 36 | 40 | ||
| В | 42 | 48 | 56 | 63 | 74 | 84 | ||
| DH7 | 15 | 15 | 22 | 26 | 28 | 32 | ||
| Е | M3 | M3 | М4 | М4 | М5 | М5 | ||
| F | 35 | 40.2 | 46.2 | 53 | 61 | 70.2 | ||
| H | 3.3 | 3.3 | 4.5 | 4.5 | 5.3 | 5.3 | ||
| J | 15.7 | 15.7 | 23 | 27.2 | 29.4 | 33.7 | ||
| По направлению оси | Л | 31 | 31 | 39.8 | 44.3 | 50.5 | 53.5 | |
| М | 3.5 | 3.5 | 3.5 | 4.2 | 4.2 | 4.2 | ||
| N | 1.15 | 1.15 | 1.15 | 1.35 | 1.35 | 1.35 | ||
| Q. | 1.4 | 1.4 | 1.4 | 1.4 | 1.9 | 1.9 | ||
| R | 21.8 | 21.8 | 27.55 | 30.05 | 34.5 | 35.5 | ||
| S | 0.15-0.25 | 0.15-0.25 | 0.2 ~ 0.3 | 0.2 ~ 0.3 | 0.25-0.35 | 0.25-0.35 | ||
| T | 9 | 9 | 12 | 14 | 15.7 | 17.7 | ||
| У | 3 | 3 | 4 | 5 | 5 | 5 | ||
| Масса [g] | 125 | 170 | 255 | 370 | 600 | 850 | ||

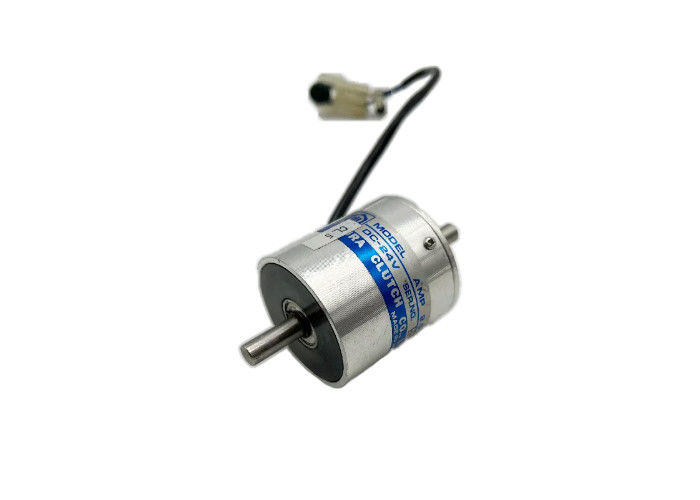

Устройство микроэлектромагнитного сцепления AMP
Второй тип.5, тип 5, тип 10, тип 20
Крутящий момент: 0,25 - 2 Н·м
| Модель | AMP | 2.5 | 5 | 10 | 20 | |
| Статический момент трения | [N·m] | 0.25 | 0.5 | 1 | 2 | |
| Инерция | J × 10- 4[kg·m2] | Сторона ротора | 0.053 | 0.110 | 0.203 | 0.413 |
| Сторона арматуры | 0.033 | 0.055 | 0.090 | 0.185 | ||
| диаметр вала | dH7 | 6 | 6 | 8 | 10 | |
| Окружное направление | А. | 38.5 | 44.5 | 51.5 | 56.5 | |
| В.h8 | 18 | 18 | 26 | 32 | ||
| В | 28 | 30 | 40 | 43 | ||
| D | М4 | М4 | М4 | М5 | ||
| Е | 6 | 6 | 6 | 8 | ||
| По направлению оси | Л | 74 | 76 | 95 | 109 | |
| М | 40 | 42 | 52 | 60 | ||
| N | 16 | 16 | 20 | 23 | ||
| П | 2 | 2 | 3 | 3 | ||
| Масса[g] | 200 | 280 | 465 | 650 | ||

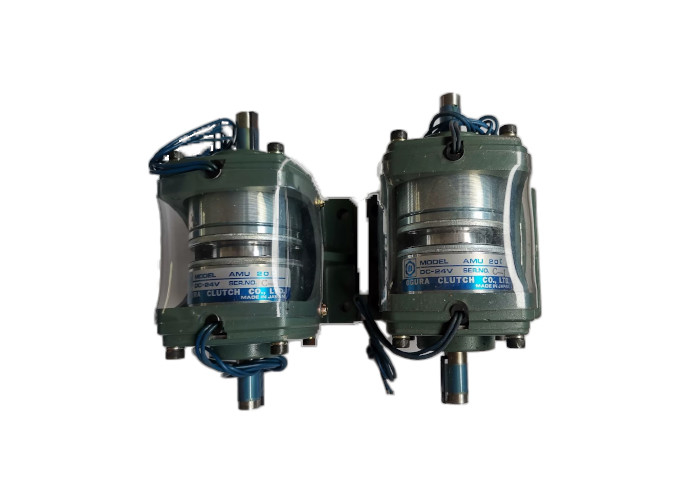

микроэлектромагнитный сцепление/тормозный агрегат AMU-C [с защитным покрытием]
Второй тип.5, тип 5, тип 10, тип 20, тип 40, тип 80.
Крутящий момент: 0,25 - 8 Н·м.
| Модель | AMU | 2.5С | 5С | 10C | 20C | 40C | 80C | |
| Статический момент трения | [N·m] | 0.25 | 0.5 | 1 | 2 | 4 | 8 | |
| Инерция | J × 10- 4[kg·m2] | Сторона ротора | 0.050 | 0.068 | 0.148 | 0.290 | 0.718 | 1.30 |
| Сторона арматуры | 0.063 | 0.113 | 0.208 | 0.390 | 1.04 | 2.19 | ||
| диаметр вала | dH7 | 6 | 6 | 8 | 10 | 12 | 15 | |
| Ключевой путь | bh8×t-Нет.15 | 2х6.9 | 2х6.9 | 2.5х8.9 | 4 на 11.5 | 4 на 13.5 | 5х17 | |
| Окружное направление | А. | 54.5 | 61.5 | 69 | 77 | 93 | 105 | |
| В. | 66 | 72 | 84 | 90 | 106 | 120 | ||
| В | 56 | 62 | 70 | 78 | 90 | 100 | ||
| D | 31.5 | 35.5 | 40 | 45 | 56 | 63 | ||
| Е | 6 | 7 | 9 | 10 | 11 | 12 | ||
| F | 5.5 | 5.5 | 6.5 | 6.5 | 8.5 | 8.5 | ||
| По направлению оси | Л | 100 | 100 | 124 | 139 | 166 | 174 | |
| М | 50 | 50 | 62 | 69 | 80 | 86 | ||
| N | 40 | 40 | 45 | 50 | 60 | 70 | ||
| П | 30 | 30 | 39.5 | 44.5 | 53 | 52 | ||
| Q. | 9 | 9 | 11 | 12 | 13 | 14 | ||
| R | 16 | 16 | 20 | 23 | 30 | 30 | ||
| T | 14 | 14 | 18 | 20 | 20 | 25 | ||
| Масса[g] | 400 | 545 | 890 | 1500 | 2080 | 2870 | ||
Таблица производительности [операционные характеристики]
Тип АМ. Тип 2.5, тип 5, тип 10, тип 20, тип 40, тип 80.
| Модель | Колесный момент статического трения (N · m) | Кольцо (20 °C) | Время притяжения магнита (мс) | Время повышения крутящего момента (мс) | Время освобождения арматуры (мс) | ||||
| Напряжение [DC-V] | Ток (А) | Сопротивление (Ω) | Мощность (Вт) | Константа времени (мс) | |||||
| AMC2.5 | 0.25 | 24 | 0.13 | 192 | 3 | 5 | 11 | 15 | 16 |
| AMB2.5 | 4 | 10 | 15 | ||||||
| AMC 5 | 0.5 | 0.17 | 144 | 4 | 8 | 12 | 17 | 20 | |
| AMB 5 | 7 | 13 | 20 | ||||||
| AMC 10 | 1 | 0.25 | 96 | 6 | 11 | 18 | 27 | 25 | |
| AMB 10 | 10 | 17 | 25 | ||||||
| AMC 20 | 2 | 0.26 | 94 | 6.1 | 13 | 20 | 35 | 25 | |
| AMB 20 | 11 | 21 | 26 | ||||||
| AMC 40 | 4 | 0.38 | 64 | 9 | 26 | 35 | 55 | 45 | |
| AMB 40 | 19 | 32 | 40 | ||||||
| AMC 80 | 8 | 0.48 | 50 | 11.5 | 33 | 39 | 60 | 48 | |
| AMB 80 | 24 | 37 | 52 | ||||||
Таблица производительности [рабочая нагрузка].
Тип АМ. Тип 2.5, тип 5, тип 10, тип 20, тип 40, тип 80.
|
Модель AMC·AMB |
Максимальное регулируемое расстояние [мм]. | Максимальная регулируемая общая рабочая нагрузка [J] | Максимальная общая рабочая нагрузка [J]. | Допустимая скорость вращения [r/min]. |
| 2.5 | 0.4 | 2.8 | 8.7 | 3600 |
| 5 | 0.45 | 4.5 | 1.4 | |
| 10 | 0.55 | 7.5 | 2.3 | |
| 20 | 0.6 | 1.2 | 3.8 | |
| 40 | 0.7 | 1.8 | 5.8 | |
| 80 | 0.7 | 2.7 | 8.5 |
Применимые сценарии:
Продукты AM-серии широко используются в ситуациях, требующих точного управления и быстрого старта и остановки из-за их высокой точности, быстрого ответа и отсутствия конструкции обратного просвета.в области оборудования автоматизации, роботов, медицинских инструментов, текстильной техники, офисного оборудования и т. д., присутствие продуктов AM серии можно увидеть.и обеспечение точности позиции в этих приложениях.
Функция продукта:
Высокая чувствительность:способен быстро генерировать и высвобождать крутящий момент, обеспечивая точное управление действием.
Нет обратного пропускания:Принимая режим привода пружинной плиты, в направлении вращения нет обратного просвета, и вращение плавное с низким уровнем шума.
Сильное рассеивание тепла:Благодаря превосходной способности рассеивания тепла он обеспечивает долгосрочную стабильную работу без ухудшения производительности.
Хорошая долговечность:Высококачественные материалы и конструкция процесса обеспечивают длительный срок службы продукта.
Легкая установка:Направление установки свободное, а подшипники поддерживают подшипник сцепления, что делает процесс установки простым и быстрым.
Выбор нескольких моделей:Предоставляет несколько моделей для удовлетворения требований к крутящему моменту и установке в различных сценариях применения.
