V Series Dry Single Board Electromagnetic Clutch/Brake with 100/200V AC Input Voltage

Серия V Сухое однопалатное электромагнитное сцепление/тормоз с входным напряжением 100/200В переменного тока

Продукция - Сцепление
  • Выделить

    Электромагнитный сцепление/тормоз в виде сухой однопалатной панели

    ,

    электромагнитный сцепление/тормоз серии V

  • Модель силы
    OTPF/H25/H45/H70
  • Способ исправления
    Однофазная полная волна
  • Частота
    50/60 Гц
  • Входное напряжение преобразователя
    100/200В
  • Выход постоянного тока
    24 В
  • Рассеивание тепла
    Сильный
  • Прочность
    Хорошо.
  • Чувствительность
    Высокий
  • Место происхождения
    Япония
  • Номер модели
    V серия
  • Количество мин заказа
    Переговариваться
  • Цена
    Negotiate
  • Упаковывая детали
    специальная упаковка

Серия V Сухое однопалатное электромагнитное сцепление/тормоз с входным напряжением 100/200В переменного тока

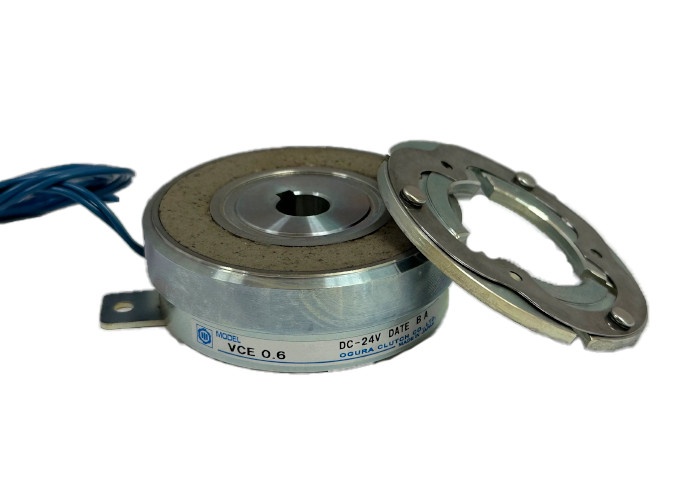

  • V Series Dry Single Board Electromagnetic Clutch/Brake with 100/200V AC Input Voltage

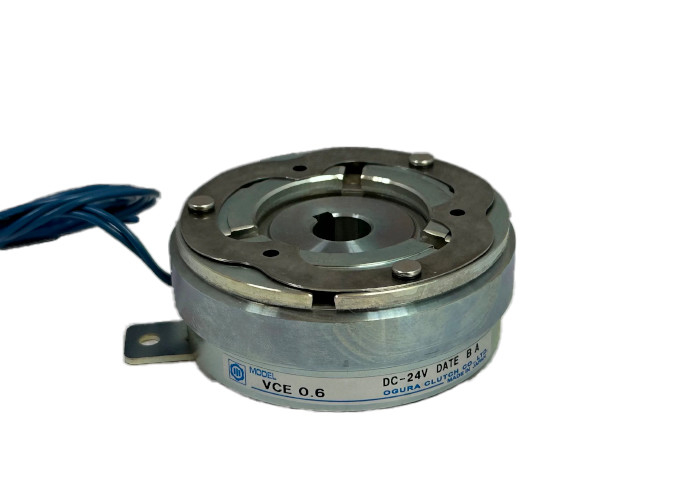

  • V Series Dry Single Board Electromagnetic Clutch/Brake with 100/200V AC Input Voltage

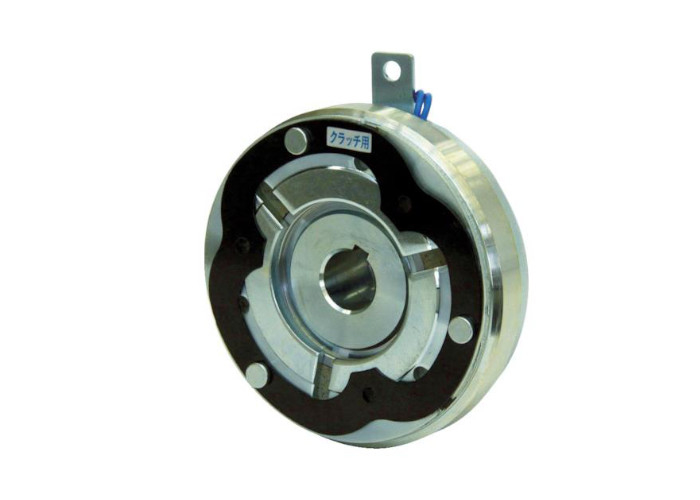

  • V Series Dry Single Board Electromagnetic Clutch/Brake with 100/200V AC Input Voltage

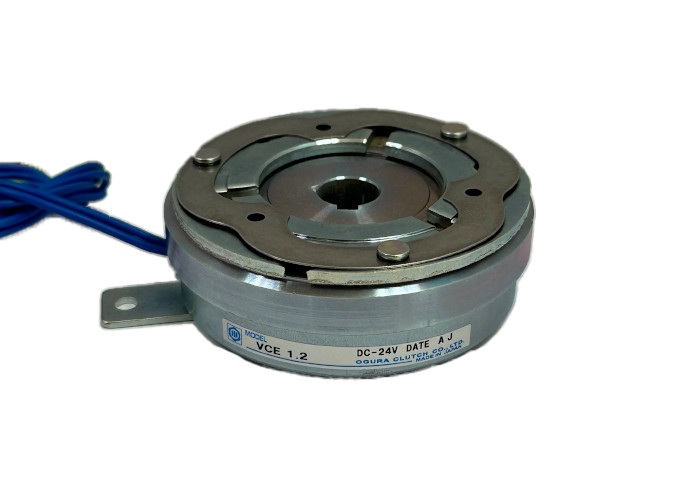

  • V Series Dry Single Board Electromagnetic Clutch/Brake with 100/200V AC Input Voltage
Получить цену Контакт

Изображения, модели, параметры и другая соответствующая информация, отображаемая на продукте, предназначены только для справки.точные компоненты, офисной автоматизации и автоматизации заводов, или если вам нужны индивидуальные продукты в этой области.Мы ответим вам как можно скорее.Мы всегда придерживаемся цели стремиться к лучшему, чтобы предоставить вам высочайшее качество обслуживания. Мы с нетерпением ждем установления дружественных и стабильных сотруднических отношений с вами.

Описание продукта:

Продукция серии Electromagnetic Clutch&Brake V представляет собой электромагнитный сцепление/тормоз с одной панелью, который сочетает в себе легкий вес, высокий крутящий момент, легкую установку, высокую чувствительность,работа без шумаЭтот продукт широко используется в области промышленной автоматизации, обеспечивая точное управление крутящим моментом и тормозные решения для различного механического оборудования,при этом удовлетворяя потребности в долгосрочной стабильной эксплуатации.

Технический параметр:

Электромагнитный сцепление VCE с одной пластиной

Тип 0.6, тип 1.2, тип 2.5, тип 5, тип 10, тип 20

Крутящий момент: 6 - 200 Н·м.

Модель VCE 0.6 1.2 2.5 5 10 20
Статический момент трения [N·m] 6 12 25 50 100 200
Инерция J × 10- 4[kg·m2] Конец ротора 0.9 2.6 8.1 24.1 58.0 182
Конец арматуры 0.5 1.5 4.8 14.3 45.0 136
Диаметр отверстия dH7 12 15 20 25 30 40
Ключевая сторона bJs9×t+0.15 4 на 13.8 5 на 17.3 6 на 22.8 8 на 28.3 8х33.3 12 на 43.3
Окружное направление А. 70 90 113 142 178 225
В 35 45 53 66 83 107
Е 41 56 65 78 100 125
F 5 6 6 6 10 10
G 14 16 16 16 24 24
H 4.5 5.5 6.5 6.5 8.5 8.5
J 46 60 76 95 120 158
К M3 М4 М5 M6 М8 M10
По направлению оси Л 30 35.1 40.5 45.5 50.6 60.5
М 24 26.5 30 33.5 37.5 44
N 5.5 6.6 8.5 10 13.1 44
П 0.5 2 2 2 0 0
R 5.8 7 8.2 10.4 14 17.5
T 1.6 2 2 2 2.9 2.9
Масса в кг 0.53 0.99 1.9 3.2 5.8 10.8

Серия V Сухое однопалатное электромагнитное сцепление/тормоз с входным напряжением 100/200В переменного тока 0

VBE сухое одноплановое электромагнитное торможение

Тип 0.6, тип 1.2, тип 2.5, тип 5, тип 10, тип 20

Крутящий момент: 6 - 200 Н·м

Модель VBE 0.6 1.2 2.5 5 10 20
Статический момент трения [N·m] 6 12 25 50 100 200
Инерция. J × 10- 4[kg·m2] 0.5 1.5 4.8 14.3 45.0 136
Окружное направление А. 67 86 108 136 170 215
В 35 45 53 66 83 107
D 35 45 52 65 80 107
Е 62 82 100 125 156 200
F 85 110 135 165 210 265
G 75 98 122 150 190 240
H 4.5 5.5 6.5 6.5 8.5 11
J 46 60 76 95 120 158
К M3 М4 М5 M6 М8 M10
По направлению оси Л 24.5 27.5 31.5 35 40 47.5
R 5.8 7 8.2 10.4 14 17.5
T 1.8 2.1 2.4 2.4 2.7 3
Масса в кг 0.32 0.59 1.1 2.0 3.7 7.0

Серия V Сухое однопалатное электромагнитное сцепление/тормоз с входным напряжением 100/200В переменного тока 1

Таблица производительности "Операционные характеристики".

Тип V, тип 0.6, тип 1.2, тип 2.5, тип 5, тип 10, тип 20.

Модель Колесный момент статического трения [N · m] Кольцо (20 °C) Время притяжения магнита (S) Время повышения крутящего момента (S) Время освобождения арматуры (S) Допустимое количество вращений (r/min)
Напряжение (DC-V) Ток (А) Сопротивление (Ω) Мощность (Вт)
VCE0.6 6 24 0.50 48 12 0.020 0.050 0.020 7000
ВБЭ0.6 0.010 0.040
VCE1.2 12 0.65 37 15 0.020 0.050 0.030 6000
VBE1.2 0.62 39 0.015 0.045
VCE2.5 25 0.92 26 22 0.030 0.070 0.050 5500
ВБЭ2.5 0.020 0.060
VCE5 50 1.41 17 33 0.045 0.085 0.070 4500
VBE5 0.025 0.065
VCE10 100 1.60 15 38 0.090 0.130 0.085 3600
VBE10 0.040 0.078 0.035
VCE20 200 2.20 11 53 0.110 0.155 0.095 3000
VBE20 0.055 0.095 0.062



Таблица производительности "Рабочая нагрузка".

Тип V, тип 0.6, тип 1.2, тип 2.5, тип 5, тип 10, тип 20.

Модель

VCE,VBE

 Максимальный регулируемый разрыв [мм] Максимальная регулируемая общая рабочая нагрузка [J] Максимальная общая рабочая нагрузка [J]
0.6 0.5 2.9×107 13×107
1.2 0.6 6.6×107 25×107
2.5 0.7 13×107 49×107
5 0.8 26×107 88×107
10 1.2 62×107 170×107
20 1.5 120×107 320×107

Серия V Сухое однопалатное электромагнитное сцепление/тормоз с входным напряжением 100/200В переменного тока 2

Применимые сценарии:

Применение:Подходит для отраслей промышленной автоматизации, требующих точного управления передачей крутящего момента и торможением, таких как механическая обработка, автоматизированные производственные линии, упаковочные машины и т. д.

Окружение установки:Свободное направление установки, легко устанавливается, подходит для различных сложных условий установки.

Функция продукта:

Контроль крутящего момента:Обеспечивает диапазон крутящего момента от 6 до 200 Н · м для удовлетворения различных требований к нагрузке.

Быстрый ответ:способный быстро генерировать и высвобождать крутящий момент, достигая высокоточного управления движением.

Тихая работа:Благодаря использованию конструкции с нулевым обратным воздействием во время вращения не создается шум, что улучшает качество рабочей среды.

Теплорасходство и долговечность:Он обладает высокой способностью рассеивания тепла для обеспечения долгосрочной стабильной работы, а также хорошей долговечностью.

Дополнительные части:оснащенные винтами, пружинами, расстояниями, прокладками, защитными элементами и другими принадлежностями для легкой установки и обслуживания.

Поддержка и услуги



  • 24/7 поддержка клиентов, чтобы ответить на любые вопросы.
  • Экспертная консультация по выбору продукта и устранению неполадок.
  • Подробная информация о продукте и учебные материалы.
  • Полная гарантия и ремонтные услуги.
  • Обновления и обновления продуктов.

Упаковка и перевозка

Электромагнитный сцепление/тормоз одной панели серии V упаковывается и отправляется в картонную коробку, предназначенную для сохранения безопасности продукта во время транспортировки.Коробка имеет специальное вставку, чтобы надежно поместить продуктВнутри коробки продукт завернут пузырьком и пеной для обеспечения дополнительной подушки и защиты.В упаковку входит упаковочный лист и любые рекламные материалыПосле этого посылка отправляется через надежный перевозчик, такой как UPS или FedEx. Информация о отслеживании предоставляется клиенту для отслеживания хода посылки.Время доставки будет варьироваться в зависимости от выбранного способа доставки и пункта назначения.

После этого посылка отправляется через надежного перевозчика, такого как UPS или FedEx.Время доставки будет варьироваться в зависимости от выбранного способа доставки и пункта назначения.
