24В постоянный выход принтер сцепление серии MMC сухой однопалатный электромагнитный сцепление
-
Выделить
Сцепление принтера 24В постоянного тока
,Сухое однопалатное сцепление принтера
,Сцепление принтера серии MMC
-
Модель силыОTPF/H45/H70/H130/H240
-
Способ исправленияОднофазная полная волна
-
Частота50/60 Гц
-
Входное напряжение преобразователя100 В / 200 В
-
Выход постоянного тока24 В
-
Способность предотвращать ржавчинуВысокий
-
Сопротивление вибрацииВысокий
-
направление установкиДиверсификация
-
Место происхожденияЯпония
-
Номер моделиСерия MMC
-
Количество мин заказаПереговариваться
-
ЦенаNegotiate
-
Упаковывая деталиспециальная упаковка
24В постоянный выход принтер сцепление серии MMC сухой однопалатный электромагнитный сцепление
Фотографии, модели, параметры и другая соответствующая информация, отображаемая в продукте, предназначены только для справки. Если вы ищете продукты, связанные с такими областями, как электронные компоненты, прецизионные компоненты, автоматизация офиса и автоматизация производства, или если вам нужны индивидуальные продукты в этой области. Добро пожаловать, свяжитесь с нами через форму консультации, по телефону или любым удобным для вас способом. Мы ответим вам как можно скорее. Мы всегда придерживаемся цели стремиться к лучшему, чтобы предоставить вам обслуживание самого высокого качества. Мы с нетерпением ждем установления дружеских и стабильных отношений сотрудничества с вами.
Описание продукта:

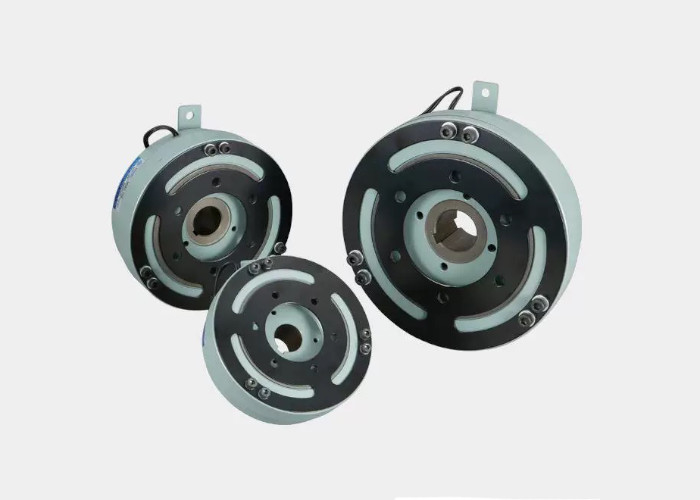

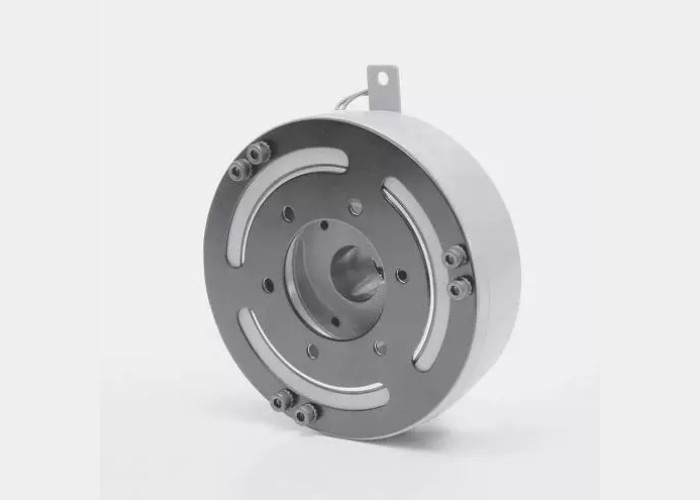

Серия MMC представляет собой сухую однодисковую электромагнитную муфту, разработанную для суровых условий эксплуатации в различных промышленных областях. Эта муфта стала идеальным выбором для многих систем передачи и управления мощностью благодаря своим выдающимся эксплуатационным характеристикам, включая широкий диапазон крутящего момента (50-2000 Н · м), превосходную устойчивость к вибрации, режим привода пружины без люфта, высокую устойчивость к ржавчине и различные спецификации напряжения (DC12V и DC24V).
Технические параметры:
Электромагнитная муфта типа ММС для двигателей [подшипникового типа].
Тип 5, Тип 10, Тип 20 и Тип 40.
Крутящий момент: 50 - 400 Н·м.
| Модель | ММК | 5Е | 5G | 10Е | 10G | 20Е | 20G | 40Е | 40G | |
|---|---|---|---|---|---|---|---|---|---|---|
| Спецификация напряжения [DC - В]. | 12 | 24 | 12 | 24 | 12 | 24 | 12 | 24 | ||
| Статический момент трения. | [Н·м] | 50 | 100 | 200 | 400 | |||||
| Инертность | Jx10-4(кг ·м2] | Конец ротора | 22 | 73 | 221 | 550 | ||||
| Конец арматуры | 18 | 59 | 143 | 380 | ||||||
| диаметр отверстия | гН7 | 25 | 30 | 40 | 50 | |||||
| замочная скважина | бЕ9×т+0,25 | 7×28 | 7×33 | 10×43,5 | 15×55 | |||||
| Окружное направление | А | 141 | 176 | 221 | 261 | |||||
| СН9 | 52 | 70 | 92 | 115 | ||||||
| Д | 133 | 165 | 207.2 | 243 | ||||||
| Э | 80 | 95 | 120 | 140 | ||||||
| Ф | 6 | 10 | 10 | 12 | ||||||
| Г | 16 | 24 | 24 | 28 | ||||||
| ЧАС | 5.5 | 8.5 | 8.5 | 10.5 | ||||||
| Дж. | 70 | 92 | 118 | 142 | ||||||
| К | 6-М6×12 | 6-М8×16 | 6-М10×20 | 8-М10×20 | ||||||
| Аксиальное направление | Л | 56.1 | 71.3 | 79,8 | 90.2 | |||||
| М | 35 | 48 | 53 | 65 | ||||||
| Н | 15.5 | 16.5 | 18 | 16.2 | ||||||
| П | 9.2 | 12.3 | 15.3 | 15.1 | ||||||
| В | 2 | 3.1 | 3.1 | 6.8 | ||||||
| Р | 2 | 2.9 | 2.9 | 3.2 | ||||||
| С | 0,3~0,5 | 0,3~0,5 | 0,4~0,6 | 0,5~0,7 | ||||||
| У | 400 | 370 | 410 | 380 | ||||||
| Масса [кг]. | 3.4 | 6.8 | 11.8 | 19.5 | ||||||
Электромагнитная муфта типа ММС для двигателей [подшипникового типа].
Тип 70, Тип 100, Тип 200.
Крутящий момент: 700 - 2000 Н·м.
| Модель | ММК | 70Е | 70G | 100Е | 100г | 200г | ||
|---|---|---|---|---|---|---|---|---|
| Спецификация напряжения [DC - В]. | 12 | 24 | 12 | 24 | 24 | |||
| Статический момент трения. | [Н·м] | 700 | 1000 | 2000 | ||||
| Инертность | Jx10-4(кг ·м2] | Конец ротора | 1030 | 2800 | 6300 | |||
| Конец арматуры | 980 | 2100 | 3800 | |||||
| диаметр отверстия | гН7 | 60 | 70 | 80 | ||||
| замочная скважина | бЕ9×т+0,25 | 15×65 | 18×76 | 20×86 | ||||
| Окружное направление | А | 316 | 381 | 400 | ||||
| СН9 | 150 | 185 | 185 | |||||
| Д | 293 | 360 | 375 | |||||
| Э | 170 | 210 | 220 | |||||
| Ф | 13 | 13 | 13 | |||||
| Г | 30 | 30 | 40 | |||||
| ЧАС | 13 | 13 | 13 | |||||
| Дж. | 180 | 220 | 220 | |||||
| К | 8-М10×20 | 8-М12×25 | 8-М16×30 | |||||
| Аксиальное направление | Л | 100.4 | 111.3 | 144.1 | ||||
| М | 70 | 80 | 102 | |||||
| Н | 19 | 20 | 28.8 | |||||
| П | 14.8 | 19.8 | 26 | |||||
| В | 2.8 | 14.8 | 5 | |||||
| Р | 3.2 | 3.2 | 5 | |||||
| С | 0,6~0,8 | 0,7~0,9 | 0,7~0,9 | |||||
| У | 370 | 340 | 300 | |||||
| Масса [кг]. | 32 | 47.3 | 79 | |||||
Таблица производительности (эксплуатационные характеристики)
Тип MMC, тип 5, тип 10, тип 20, тип 40, тип 70, тип 100, тип 200.
| модель | Статический момент трения [Н · м] | Катушка (20 ℃) | Время притяжения магнита (с) | Время отпускания якоря (с) | Допустимое число оборотов (об/мин) | ||||
| Напряжение (DC-V) | Ток (А) | Сопротивление (Ом) | Мощность (Вт) | ||||||
| ММС5 | Э | 50 | 12 | 2.50 | 4.80 | 30 | 0,050 | 0,090 | 4000 |
| Г | 24 | 1.26 | 19 | ||||||
| ММС10 | Э | 100 | 12 | 2.92 | 4.11 | 35 | 0,070 | 0.150 | 3600 |
| Г | 24 | 1.46 | 16.4 | ||||||
| ММС20 | Э | 200 | 12 | 4.17 | 2.88 | 50 | 0,080 | 0.140 | 3000 |
| Г | 24 | 2.09 | 11.5 | ||||||
| ММС40 | Э | 400 | 12 | 5.41 | 2.22 | 65 | 0.120 | 0.160 | 3000 |
| Г | 24 | 2.70 | 8.9 | ||||||
| ММС70 | Э | 700 | 12 | 7.50 | 1.60 | 90 | 0.180 | 0.180 | 2500 |
| Г | 24 | 3.75 | 6.4 | ||||||
| ММС100 | Э | 1000 | 12 | 8.33 | 1.44 | 100 | 0.200 | 0.200 | 1800 |
| Г | 24 | 4.14 | 5.8 | ||||||
| ММС200Г | 2000 | 24 | 6.15 | 3.9 | 150 | 0.400 | 0.400 | 1600 | |
Объем работы
Тип MMC, тип 5, тип 10, тип 20, тип 40, тип 70, тип 100 и тип 200.
| Модель | Максимальный регулируемый зазор [мм] | Максимальная регулируемая общая рабочая нагрузка [Дж] | Максимальная общая рабочая нагрузка [Дж] |
|---|---|---|---|
| 5 | 1.3 | 13×107 | 33×107 |
| 10 | 1.3 | 20×107 | 50×107 |
| 20 | 1.3 | 28×107 | 71×107 |
| 40 | 1.3 | 40×107 | 100×107 |
| 70 | 1.3 | 58×107 | 140×107 |
| 100 | 1.6 | 80×107 | 200×107 |
| 200 | 1.6 | 88×107 | 220×107 |
Применимые сценарии:
Электромагнитная муфта серии MMC широко используется в различном механическом оборудовании, требующем точного управления и эффективной передачи мощности. Ее высокая производительность и надежность делают ее ключевой в таких областях, как автомобильные двигатели, линии промышленной автоматизации, тяжелое машиностроение, станочное оборудование и подъемное оборудование. Особенно в сценариях применения, требующих частого запуска, остановки и регулировки крутящего момента, производительность муфты серии MMC особенно выдающаяся.
Функция продукта:
Широкий диапазон крутящего момента:
Конкретная область применения:Обеспечивает широкий диапазон крутящих моментов от 50 Н·м до 2000 Н·м для удовлетворения различных требований к нагрузке.
Гибкость применения:Широкий диапазон крутящего момента позволяет использовать муфты серии MMC в различных промышленных применениях, выдерживая как легкие, так и большие нагрузки.
Отличная устойчивость к вибрации:
Специальная конструкция пружины:Использование специальных пружин позволяет эффективно справляться с вибрацией и ударами, обеспечивая стабильную работу сцепления в суровых условиях.
Прочность:Высокая устойчивость к вибрации продлевает срок службы сцепления и снижает затраты на техническое обслуживание.
Нет обратного зазора:
Метод привода листовой рессоры:Якорь приводится в действие пластинчатой пружиной, при этом обратный зазор в окружном направлении отсутствует, что снижает погрешности передачи.
Низкий уровень шума:Конструкция без обратного зазора делает работу сцепления более плавной и бесшумной.
Высокая способность предотвращения ржавчины:
Поверхностное распыление:Поверхность сцепления прошла специальную обработку для повышения ее антикоррозионных свойств.
Специальная смазка и масляное уплотнение:В шарикоподшипниках используются специальные смазочные материалы и масляные уплотнения для дальнейшего повышения устойчивости к ржавчине и поддержания стабильной работы даже в условиях высоких температур.
Различные характеристики напряжения:
Выбор напряжения:Пользователи могут выбирать из двух спецификаций напряжения: DC12 В и DC24 В в соответствии со своими реальными потребностями.
Поддержка питания от аккумулятора:Аккумулятор можно использовать непосредственно в качестве источника питания, что повышает гибкость и удобство использования.
Простая установка:
Опора шарикоподшипника:Магнитное ярмо муфты опирается на шарикоподшипники, которые просты в установке и не имеют ограничений по направлению.
Простое электрическое управление:Помимо простоты установки, электрическое управление также очень простое, что снижает сложность эксплуатации.
Полный комплект принадлежностей:
Вспомогательные аксессуары:Предоставляем принадлежности, такие как винты, хомуты, соединители и защитные элементы для удобства установки и обслуживания пользователями.
Проволочные пряжки и соединители:Используйте зажимы и соединители AMP для проводов, чтобы обеспечить надежное соединение и стабильную передачу проводов.
