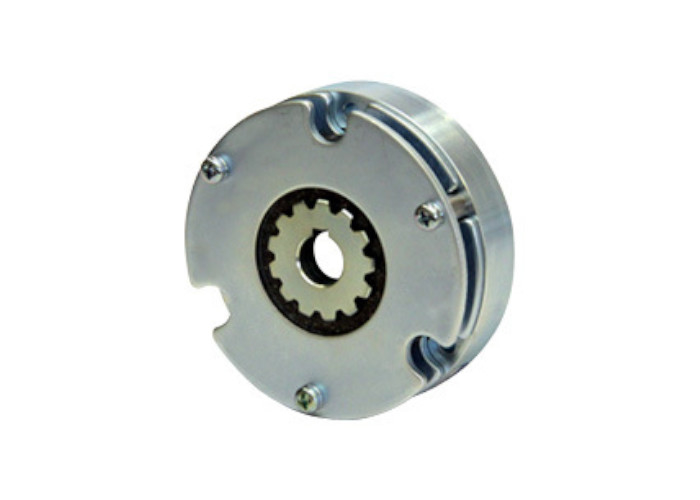

Серия SNB-N мгновенное остановка невозбуждаемый электромагнитный тормоз крутящий момент диапазон 1 100N・m
-
Выделить
Мгновенная остановка электромагнитного тормоза
,Электромагнитный тормоз 100 Н·м
,Электромагнитный тормоз серии SNB-N
-
Ряд вращающего момента1 ‰ 100N·m
-
Начальный крутящий момент70% от спецификации крутящего момента
-
НапряжениеDC24V/90V
-
Сопротивление износуСильный
-
МодельТонкий/компактный
-
видыТип торможения/держания с двойным назначением
-
Способ исправленияОднофазная полная волна
-
Входное напряжение преобразователя100 В / 200 В
-
Место происхожденияЯпония
-
Фирменное наименованиеOGURA
-
Номер моделиСерия SNB-N
-
Количество мин заказаПереговариваться
-
ЦенаNegotiate
-
Упаковывая деталиспециальная упаковка
Серия SNB-N мгновенное остановка невозбуждаемый электромагнитный тормоз крутящий момент диапазон 1 100N・m
Изображения, модели, параметры и другая соответствующая информация, отображаемая на продукте, предназначены только для справки.точные компоненты, офисной автоматизации и автоматизации заводов, или если вам нужны индивидуальные продукты в этой области.Мы ответим вам как можно скорее.Мы всегда придерживаемся цели стремиться к лучшему, чтобы предоставить вам высочайшее качество обслуживания. Мы с нетерпением ждем установления дружественных и стабильных сотруднических отношений с вами.
Описание продукта:

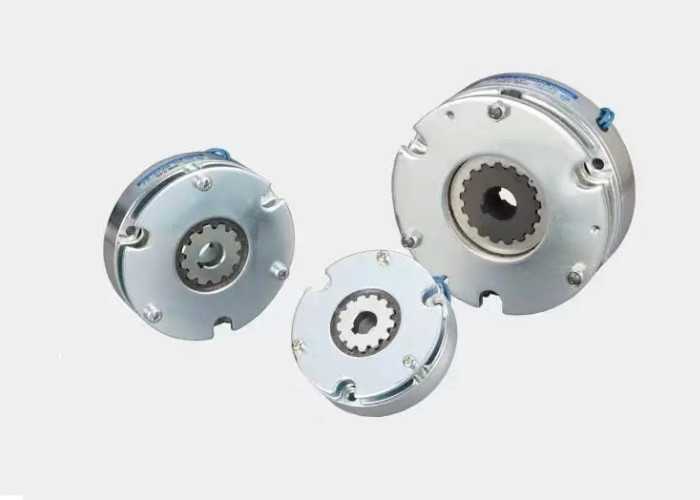

Серия SNB-N представляет собой электромагнитный тормоз без возбуждения, предназначенный как для торможения, так и для удержания.на этом тормозе используется пружинно-закрытая конструкция.Он может быстро генерировать крутящий момент и выполнять быстрое торможение, что особенно подходит для требований безопасности торможения.Его тонкая и компактная конструкция очень совместима с компактным характером сервомоторов и различных машин и устройств. тормоз серии SNB-N использует износоустойчивые материалы для обеспечения долговечности и оснащен функцией ручного отпуска,оказывают значительное воздействие во время установки оборудования или отключения электроэнергии.
Технический параметр:
SNB-N невозбужденный рабочий тормоз [для торможения]
Тип 0.1, тип 0.2, тип 0.4, тип 0.8
Крутящий момент: от 1 до 8N·m
| Модель | SNB-N | 0.1G | 0.1K | 0.2G | 0.2K | 0.4G | 0.4K | 0.8G | 0.8K | |
| Спецификация напряжения DC (V) | 24 | 90 | 24 | 90 | 24 | 90 | 24 | 90 | ||
| Статический момент трения | 〔N・m〕 | 1 | 2 | 4 | 8 | |||||
| Инерция | J × 10−4〔кг·м2〕 | 0.16 | 0.28 | 0.43 | 1.22 | |||||
| Диаметр отверстия | dH7 | 12 | 12 | 14 | 19 | |||||
| Ключевой путь | bЕ9×t+0.15 | 4 на 13.5 | 4 на 13.5 | 5х16 | 5х21 | |||||
| Окружное направление | А. | 77 | 85 | 97 | 117 | |||||
| В. | 68 | 74 | 85 | 108 | ||||||
| Вh9 | 77 | 85 | 97 | 117 | ||||||
| D | 3 | 4 | 4 | 4 | ||||||
| Е | 20 | 20 | 25 | 40 | ||||||
| F | 4.5 | 5.5 | 5.5 | 5.5 | ||||||
| G | 10 | 11 | 11 | 11 | ||||||
| H | - | - | - | |||||||
| По направлению оси | Л | 30 | 32 | 35 | 41 | |||||
| М | 26 | 28 | 30 | 35 | ||||||
| N | 15 | 16 | 17 | 19.5 | ||||||
| П | 19.5 | 21 | 22 | 25.5 | ||||||
| Q. | 8 | 8 | 8 | 10 | ||||||
| R | 7 | 7.5 | 8.5 | 8.5 | ||||||
| S(через остановку) | 0.1 ~ 0.25 | 0.1 ~ 0.25 | 0.1 ~ 0.25 | 0.1 ~ 0.25 | ||||||
| Масса (кг) | 0.55 | 0.8 | 1.1 | 1.8 | ||||||
SNB-N невозбужденный рабочий тормоз [для торможения]
Первый тип.2, тип 2.5, тип 5, тип 10
Крутящий момент: от 12 до 100 Н·м.
| Модель | RNB-N | 1.2G | 1.2K | 2.5G | 2.5K | 5G | 5 км. | 10G | 10 тысяч. | |
| Спецификация напряжения DC (V) | 24 | 90 | 24 | 90 | 24 | 90 | 24 | 90 | ||
| Статический момент трения | 〔N・m〕 | 12 | 25 | 50 | 100 | |||||
| Инерция | J × 10−4〔кг·м2〕 | 3.0 | 6.0 | 14.5 | 25 | |||||
| Диаметр отверстия | dH7 | 19 | 24 | 28 | 32 | |||||
| Ключевой путь | bЕ9×t+0.15 | 5х21 | 7х27 | 7×31 | 10х35.5 | |||||
| Окружное направление | А. | 125 | 145 | 165 | 187 | |||||
| В. | 112 | 130 | 150 | 170 | ||||||
| Вh9 | 125 | 145 | 165 | 187 | ||||||
| D | 4 | 5 | 5 | 6 | ||||||
| Е | 49 | 49 | 62 | 62 | ||||||
| F | 6.6 | 6.6 | 9 | 9 | ||||||
| G | 14 | 14 | 18 | 18 | ||||||
| H | М5 | М5 | M6 | M6 | ||||||
| По направлению оси | Л | 54 | 59 | 71 | 83 | |||||
| М | 46 | 51 | 61 | 72 | ||||||
| N | 26 | 27 | 32 | 37 | ||||||
| П | 16 | 18 | 22 | 21 | ||||||
| Q. | 25 | 25 | 30 | 40 | ||||||
| R | 11 | 14 | 17 | 21 | ||||||
| S(через остановку) | 0.15-0.3 | 0.15-0.3 | 0.15-0.3 | 0.2 ~ 0.35 | ||||||
| Масса (кг) | 3.5 | 5.1 | 7.9 | 12.5 | ||||||
Таблица производительности (операционные характеристики)
Тип SNB-N [для торможения], тип 0.1, тип 0.2, тип 0.4, тип 0.8, тип 1.2, тип 2.5, тип 5, тип 10.
|
Модель SNB-N |
Спецификация крутящего момента (N · m) | Кольцо (20 °C) | Время притяжения магнита (мс) | Время освобождения арматуры (мс) | Допустимое количество вращений ((R/ | ||||
| Напряжение постоянного тока (V) | Текущий постоянный ток (A) | Сопротивление (Ω) | Мощность (Вт) | ||||||
| 0.1 | G | 1 | 24 | 0.41 | 59 | 10 | 25 | 15 | 5000 |
| К | 90 | 0.11 | 815 | ||||||
| 0.2 | G | 2 | 24 | 0.54 | 45 | 13 | 30 | 15 | 4000 |
| К | 90 | 0.14 | 630 | ||||||
| 0.4 | G | 4 | 24 | 0.63 | 38 | 15 | 40 | 20 | 4000 |
| К | 90 | 0.17 | 540 | ||||||
| 0.8 | G | 8 | 24 | 0.76 | 32 | 18 | 55 | 35 | 3500 |
| К | 90 | 0.20 | 445 | ||||||
| 1.2 | G | 12 | 24 | 0.96 | 25 | 23 | 70 | 40 | 3500 |
| К | 90 | 0.25 | 358 | ||||||
| 2.5 | G | 25 | 24 | 1.13 | 21 | 27 | 90 | 60 | 3000 |
| К | 90 | 0.30 | 300 | ||||||
| 5 | G | 50 | 24 | 1.37 | 17.5 | 33 | 135 | 80 | 3000 |
| К | 90 | 0.37 | 245 | ||||||
| 10 | G | 100 | 24 | 1.88 | 12.8 | 45 | 200 | 110 | 2500 |
| К | 90 | 0.50 | 180 | ||||||
Таблица производительности (рабочая нагрузка)
Тип SNB-N [для торможения], тип 0.1, тип 0.2, тип 0.4, тип 0.8, тип 1.2, тип 2.5, тип 5, тип 10
| Модель SNB-N |
Максимальный регулируемый разрыв [мм] | Максимальная регулируемая общая рабочая нагрузка [J] | Максимальная общая рабочая нагрузка [J] | Максимальная рабочая скорость [W] |
| 0.1 | 0.55 | - | 1.6×107 | 33 |
| 0.2 | 0.55 | - | 1.9×107 | 41 |
| 0.4 | 0.60 | - | 3.0×107 | 57 |
| 0.8 | 0.60 | - | 5.6×107 | 98 |
| 1.2 | 0.65 | 5.5×107 | 2.0×108 | 98 |
| 2.5 | 0.65 | 7.7×107 | 3.4×108 | 114 |
| 5 | 0.70 | 9.1×107 | 4.8×108 | 115 |
| 10 | 0.80 | 1.6×108 | 7.9×108 | 212 |
Применимые сценарии:
Тормоз серии SNB-N имеет широкий спектр применений и не ограничивается двумя функциями торможения и удержания.Он может быть использован в различных механических системах, которые требуют быстрого торможения и удержания, такие как автоматизированные производственные линии, робототехнические соединения и трансмиссионные устройства, среди прочего.Его превосходные тормозные характеристики и компактный дизайн делают его идеальным вариантом для многих промышленных применений.
Функция продукта:
Функция торможения:Когда катушка не заряжена, арматура прижимается к диску трения силой пружины для достижения тормозного эффекта.
Функция поддержания:В состоянии торможения он может стабильно поддерживать статическое состояние механической системы для предотвращения случайного движения.
Быстрый ответ:Используя электромагнитные принципы, катушка быстро притягивает арматуру после того, как она заряжена энергией, освобождает тормоза и достигает быстрого ответа.
Ручное освобождение:Для некоторых моделей (1.2-10) предусмотрена функция ручного освобождения, которая может освободить тормоз, указав болт, облегчая установку и обслуживание оборудования.
Корректировка разрыва:Некоторые модели поддерживают регулировку разрыва, который может регулировать разрыв между арматурой и магнитным ярмом в соответствии с фактическим использованием для обеспечения тормозного эффекта.
Прочный и долговечный:Использование износостойких материалов трения для обеспечения стабильной тормозной работы тормоза при длительном использовании.
