Single-phase full wave Rectification Powered RNB-N Brakes for 100V/200V AC Input

Однофазные полноволновые ректификационные RNB-N тормоза для ввода переменного тока 100V/200V

Продукция - Сцепление
  • Выделить

    Входное торможение переменного тока 100В/200В

    ,

    Однофазные полноволновые ректификационные тормоза

    ,

    Спиральщики RNB-N

  • Ряд вращающего момента
    2 ‰ 200 Н·м
  • Напряжение
    DC24V/DC90V
  • Способ исправления
    Однофазная полная волна
  • Частота
    50/60 Гц
  • Входное напряжение преобразователя
    100 В / 200 В
  • Выход постоянного тока
    24В/90В
  • Место происхождения
    Япония
  • Фирменное наименование
    OGURA
  • Номер модели
    Серия RNB-N
  • Количество мин заказа
    Переговариваться
  • Цена
    Negotiate
  • Упаковывая детали
    специальная упаковка

Однофазные полноволновые ректификационные RNB-N тормоза для ввода переменного тока 100V/200V

  • Single-phase full wave Rectification Powered RNB-N Brakes for 100V/200V AC Input
  • Single-phase full wave Rectification Powered RNB-N Brakes for 100V/200V AC Input
Получить цену Контакт

Изображения, модели, параметры и другая соответствующая информация, отображаемая на продукте, предназначены только для справки.точные компоненты, офисной автоматизации и автоматизации заводов, или если вам нужны индивидуальные продукты в этой области.Мы ответим вам как можно скорее.Мы всегда придерживаемся цели стремиться к лучшему, чтобы предоставить вам высочайшее качество обслуживания. Мы с нетерпением ждем установления дружественных и стабильных сотруднических отношений с вами.

Описание продукта:

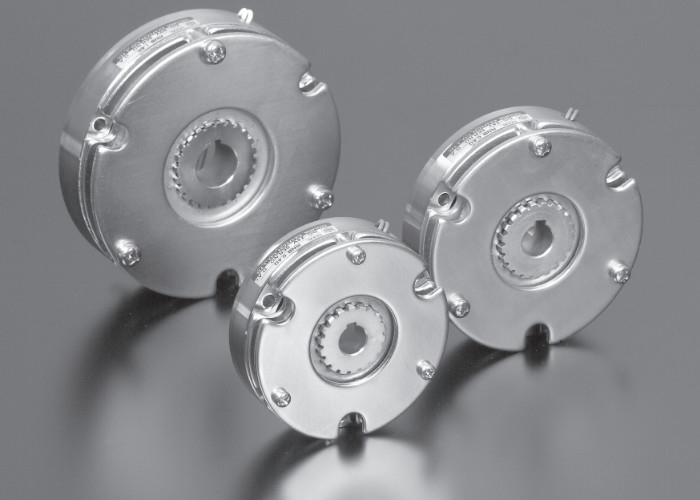

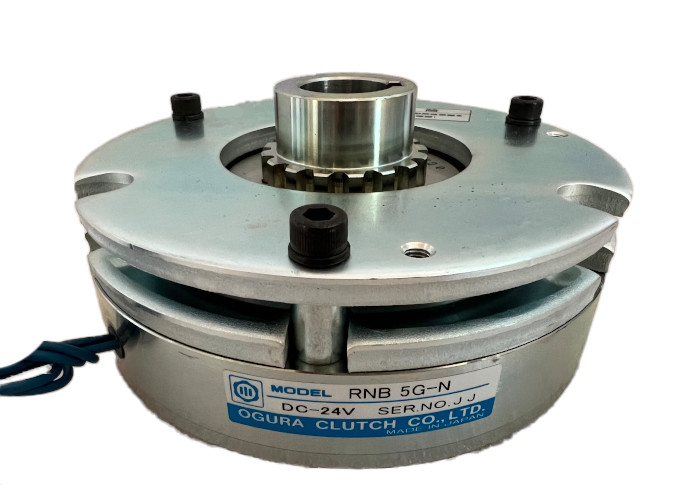

Невозбужденный тормоз серии RNB-N представляет собой высокопроизводительный и компактный тормозный продукт с такими характеристиками, как быстрое торможение, высокий крутящий момент и ручное высвобождение.Он широко используется в различных промышленных сценариях, которые требуют удержания и аварийной остановкиДетальные параметры и инструкции по установке обеспечивают пользователям полную и надежную техническую поддержку.

Технический параметр:

РНБ-Н без возбуждения рабочего тормоза [для задержания]

0.2 типа, 0.4 типа, 0.8 типа, 1.6 типа

Крутящий момент: 2 - 16 Н·м

Модель RNB-N 0.2G 0.2K 0.4G 0.4K 0.8G 0.8K 1.6G 1.6K
Спецификация напряжения DC (V) 24 90 24 90 24 90 24 90
Статический момент трения 〔N・m〕 2 4 8 16
Инерция J × 10−4〔кг·м2〕 0.215 0.360 0.782 2.93
Диаметр отверстия dH7 12 12 14 19
Ключевой путь bЕ9×t+0.15 4 на 13.5 4 на 13.5 5х16 5х21
Окружное направление А. 77 85 97 117
В. 68 74 85 108
Вh9 77 85 97 117
D 3 4 4 4
Е 20 20 25 40
F 4.5 5.5 5.5 5.5
G 10 11 11 11
H - - - -
По направлению оси Л 30 32 35 41
М 25.5 27.5 29.5 34.5
N 15 16 17 19.5
П 18 16 14 15
Q. 8 12 16 20
R 7 7.5 8.5 8.5
S(через остановку) 0.15-0.3 0.15-0.3 0.15-0.3 0.15-0.3
Масса (кг) 0.6 0.85 1.2 1.9

Однофазные полноволновые ректификационные RNB-N тормоза для ввода переменного тока 100V/200V 0



РНБ-Н без возбуждения рабочего тормоза [для задержания]

3 тип, 5 тип, 10 тип, 20 тип

Крутящий момент: 30 - 200 Н·м

Модель RNB-N 3G 3K 5G 5 км. 10G 10 тысяч. 20G 20 тысяч.
Спецификация напряжения DC (V) 24 90 24 90 24 90 24 90
Статический момент трения 〔N・m〕 30 50 100 200
Инерция J × 10−4〔кг·м2〕 3.27 6.49 13.70 24.30
Диаметр отверстия dH7 19 24 28 32
Ключевой путь bЕ9×t+0.15 5х21 7х27 7×31 10х35.5
Окружное направление А. 125 145 165 187
В. 112 130 150 170
Вh9 125 145 165 187
D 4 5 5 6
Е 49 49 62 62
F 6.6 6.6 9 9
G 14 14 18 18
H М5 М5 M6 M6
По направлению оси Л 53.5 56.5 71 81
М 46 49 61 71
N 26 27 32 37
П 16 18 22 21
Q. 25 25 30 40
R 11 14 17 21
С ((через чтобы остановить) 0.15-0.3 0.15-0.3 0.15-0.3 0.2 ~ 0.35
Масса (кг) 3.6 5.2 7.9 12.3

Однофазные полноволновые ректификационные RNB-N тормоза для ввода переменного тока 100V/200V 1





Таблица производительности (операционные характеристики).

Тип RNB-N [для хранения] тип 0,2, тип 0,4, тип 0,8, тип 1,6, тип 3, тип 5, тип 10, тип 20.

Модель

RNB-N

 Спецификация крутящего момента (N · m) Кольцо (20 °C) Время притяжения магнита (мс) Время освобождения арматуры (мс) Допустимое количество вращений ((r/min)
Напряжение постоянного тока (V) Текущий постоянный ток (A) Сопротивление (Ω) Мощность (Вт)
0.2 G 2 24 0.41 59 10 35 12 5000
К 90 0.11 815
0.4 G 4 24 0.54 45 13 45 12 4000
К 90 0.14 630
0.8 G 8 24 0.63 38 15 55 15 4000
К 90 0.17 540
1.6 G 16 24 0.76 32 18 55 25 3500
К 90 0.20 445
3 G 30 24 0.96 25 23 70 35 3500
К 90 0.25 358
5 G 50 24 1.13 21 27 90 50 3000
К 90 0.30 300
10 G 100 24 1.37 17.5 33 180 65 3000
К 90 0.37 245
20 G 200 24 1.88 12.8 45 250 90 2500
К 90 0.50 180

Однофазные полноволновые ректификационные RNB-N тормоза для ввода переменного тока 100V/200V 2

Применимые сценарии:

Функция поддержания:Предоставление тормозной силы через состояние без возбуждения, когда требуется стабильное удержание нагрузки.

Аварийная остановка:В случае чрезвычайной ситуации питание может быть быстро отключено, и быстрое торможение может быть достигнуто с помощью силовой пружины для обеспечения безопасности оборудования.

Промышленное применение:широко используется в автоматическом оборудовании, производственных линиях, станках и других областях для обеспечения стабильности и безопасности работы оборудования.

Функция продукта:

Невозбуждающее действие:Когда катушка не заряжена, тормоз находится в состоянии торможения; после включения арматура привлекается магнитным игом и тормоз освобождается.

Быстрое торможение:Использование пружинной силы для достижения быстрого торможения с коротким временем реагирования на торможение и хорошим тормозным эффектом.

Ручное освобождение:Некоторые модели (3-20) поддерживают функцию ручного освобождения, которая освобождает тормоз, нажимая на арматуру с помощью болтов, облегчая обслуживание оборудования и устранение неполадок.

Защитный элемент:Рекомендуется использовать встроенные защитные элементы или защитные элементы, соединенные параллельно с катушкой, для защиты устройства питания от повреждения.

Поддержка и услуги



  • 24/7 поддержка клиентов, чтобы ответить на любые вопросы.
  • Экспертная консультация по выбору продукта и устранению неполадок.
  • Подробная информация о продукте и учебные материалы.
  • Полная гарантия и ремонтные услуги.
  • Обновления и обновления продуктов.

Упаковка и перевозка

Невозбужденные тормоза действия серии RNB-N упаковываются и отправляются в картонную коробку, предназначенную для обеспечения безопасности продукта во время транспортировки.Коробка имеет специальное вставку, чтобы надежно поместить продуктВнутри коробки продукт завернут пузырьком и пеной для обеспечения дополнительной подушки и защиты.В упаковку входит упаковочный лист и любые рекламные материалыПосле этого посылка отправляется через надежный перевозчик, такой как UPS или FedEx. Информация о отслеживании предоставляется клиенту для отслеживания хода посылки.Время доставки будет варьироваться в зависимости от выбранного способа доставки и пункта назначения.

После этого посылка отправляется через надежного перевозчика, такого как UPS или FedEx.Время доставки будет варьироваться в зависимости от выбранного способа доставки и пункта назначения.
