Sturdy BK Series Supports for Mechanical Applications

Устойчивые опоры серии BK для механических применений

Продукция - Компонент коробки передач на шаровой винт - Сиденье с винтовой поддержкой
  • Выделить

    Устойчивые подпорки серии BK

    ,

    подпорки для механических приложений

  • Модельный ряд
    BK10/12/15/20/25/30/35/40/50
  • качество материала
    Высококачественная легированная сталь
  • Обработка поверхности
    Жесткое хромирование или специальная обработка для предотвращения ржавчины
  • Место происхождения
    Япония
  • Номер модели
    Bk
  • Количество мин заказа
    Переговариваться
  • Цена
    Negotiate
  • Упаковывая детали
    специальная упаковка

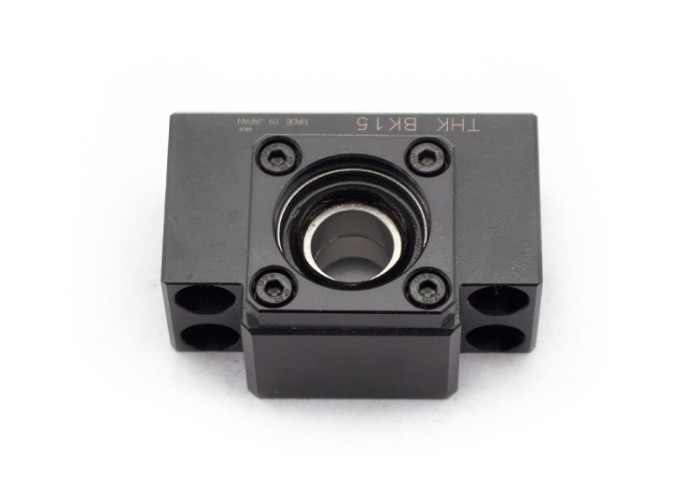

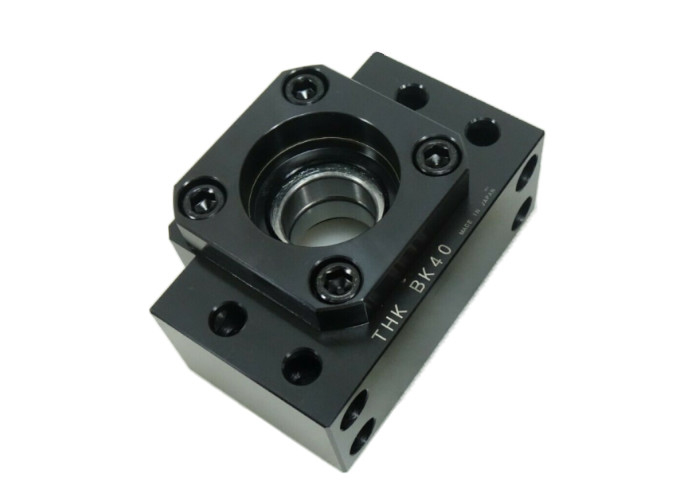

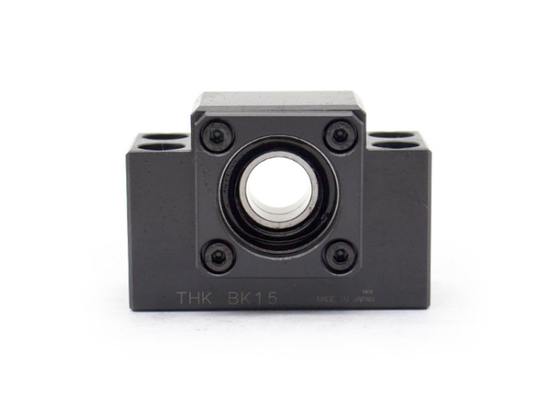

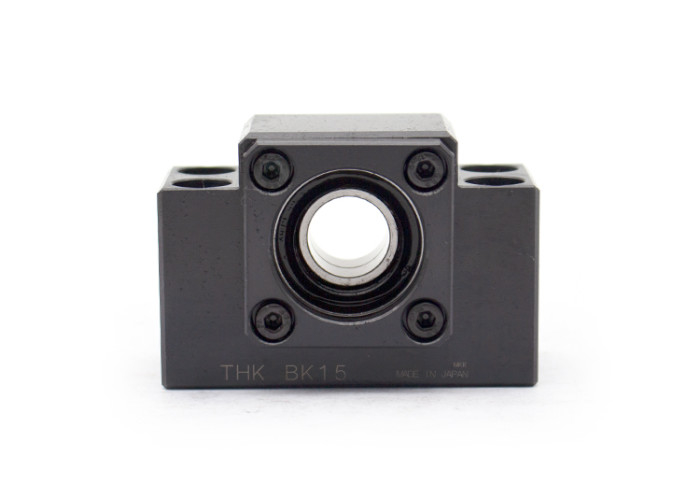

Устойчивые опоры серии BK для механических применений

  • Sturdy BK Series Supports for Mechanical Applications
  • Sturdy BK Series Supports for Mechanical Applications
  • Sturdy BK Series Supports for Mechanical Applications
Получить цену Контакт

Изображения, модели, параметры и другая соответствующая информация, отображаемая на продукте, предназначены только для справки.точные компоненты, офисной автоматизации и автоматизации заводов, или если вам нужны индивидуальные продукты в этой области.Мы ответим вам как можно скорее.Мы всегда придерживаемся цели стремиться к лучшему, чтобы предоставить вам высочайшее качество обслуживания. Мы с нетерпением ждем установления дружественных и стабильных сотруднических отношений с вами.

Описание продукта:

Поддерживающее сиденье серии BK является высокопроизводительным,многофункциональное кресло для крепления винтов и подшипник для подшипников двигателей, предназначенные специально для различных промышленных автоматизированных и высокоточных механических оборудованийЭта серия изделий широко используется в таких областях, как станки, оборудование для автоматизации, полупроводниковое оборудование и т. Д. Благодаря стабильной поддержке, высокой точности и простой установке.Продукция серии BK обеспечивает их надежность и долговечность в сложных условиях труда благодаря тщательному изготовлению и строгому контролю качества.

Технический параметр:

Модель Диаметр вала Л Л1 Л2 Л3 В. H b h1 В.1 H1
d ±0.02 ±0.02
BK 10 10 25 5 29 5 60 39 30 22 34 32.5
BK 12 12 25 5 29 5 60 43 30 25 35 32.5
BK 15 15 27 6 32 6 70 48 35 28 40 38
BK 17 17 35 9 44 7 86 64 43 39 50 55
BK 20 20 35 8 43 8 88 60 44 34 52 50
BK 25 25 42 12 54 9 106 80 53 48 64 70
BK 30 30 45 14 61 9 128 89 64 51 76 78
BK 35 35 50 14 67 12 140 96 70 52 88 79
BK 40 40 61 18 76 15 160 110 80 60 100 90



П В1 В2 d1 d2 h М T Использование подшипников Качество
в кг
46 13 6 6.6 10.8 5 M3 16 эквивалент 7000 0.39
46 13 6 6.6 10.8 1.5 M3 19 эквивалент 7001 0.41
54 15 6 6.6 11 6.5 M3 22 эквивалент 7002 0.57
68 19 8 9 14 8.5 М4 24 Эквивалент 7203 1.27
70 19 8 9 14 8.5 М4 30 Эквивалент 7004 1.19
85 22 10 11 17.5 11 М5 35 Эквивалент 7205 2.3
102 23 11 14 20 13 M6 40 Эквивалент 7206 3.32
114 26 12 14 20 13 М8 50 Эквивалент 7207 4.33
130 33 14 18 26 17.5 М8 50 Эквивалент 7208 6.5



Устойчивые опоры серии BK для механических применений 0

Номер части Наименование компонента Номер
1 Подъемное сиденье 1
2 Подшипник 1 комплект
3 Фиксированное покрытие 1
4 Кольцо кольцо 2
5 Печать кольца 2
6 Орех замок 1
7 Шестоугольный винт для крепления розетки (с блоком подушки) 1

Применимые сценарии:

Подъемное сиденье серии BK широко используется в следующих областях:

Система передачи станков с ЧПУ и оборудования автоматизации.

Системы позиционирования для производства полупроводников и высокоточного электронного оборудования.

Структура опоры для роботизированной руки и автоматизированной рабочей станции.

Различные механические системы, требующие высокоточное линейное движение.

Функция продукта:

Поддержка высокой точности:обеспечивает стабильную поддержку винта и подшипников, обеспечивая высокую точность позиционирования и движения.

Уменьшить вибрацию:С помощью конструкции эффективно снизить вибрацию во время работы и улучшить операционную стабильность.

Легко устанавливается и обслуживается:Предоставляет стандартные размеры установки и простые инструкции по установке для пользователей для быстрой установки и обслуживания.

Улучшение эффективности:Оптимизированный конструктивный дизайн позволяет оборудованию работать более плавно, тем самым повышая эффективность производства.

Долгая продолжительность жизни:Высококачественные материалы и изысканное мастерство обеспечивают долговечность и долговечность изделия.

Поддержка и услуги

  • 24/7 поддержка клиентов, чтобы ответить на любые вопросы.
  • Экспертная консультация по выбору продукта и устранению неполадок.
  • Подробная информация о продукте и учебные материалы.
  • Полная гарантия и ремонтные услуги.
  • Обновления и обновления продуктов.

Упаковка и перевозка

Серия BK поддерживающих сидений упакована и отправляется в картонную коробку, которая предназначена для сохранения продукта безопасным и защищенным во время транспортировки.и запечатана лентой.Внутри коробки продукт упакован в пузырьковую оболочку и пеновую подушку для обеспечения дополнительной подушки и защиты.Посылка отправляется через надежный перевозчик, такой как UPS или FedExОтслеживающая информация предоставляется клиенту для отслеживания хода доставки. Время доставки будет варьироваться в зависимости от выбранного способа доставки и пункта назначения.

После этого посылка отправляется через надежного перевозчика, такого как UPS или FedEx.Время доставки будет варьироваться в зависимости от выбранного способа доставки и пункта назначения.

Устойчивые опоры серии BK для механических применений 1
